[STM32] 1. 在 Windows 下架設 gcc 開發環境

-
我的開發環境是在 Windows 下建立，以 DOS command line 為主，再搭配 eclipse 作為編輯器和整合開發工具。

1.1 編譯工具

  • GCC ARM Toolchain ( download page ): 下載最新 win32 版本的 zip 檔，解壓後放在自己習慣的目錄即可。我是建了一個 D:\ARM-SDK 目錄放 ARM 的開發工具，將 Toolchain 解壓縮到 D:\ARM-SDK\gcc-arm 中。
  • Cygwin : 需要裡面的 make, bash 和 shell 命令。將 view 切到 Category ，預設會裝 Base ，只要再增加 Devel 下的 make 就足夠了。
  • eclipse ( download page ): 下載 Eclipse IDE for C/C++ Developers 32bit 。雖然現在大家的 Windows 都是 64bit 的，但是 eclipse 是用 Java runtime environment (JRE) 上執行的，而大多數安裝的 JRE 都是 32bit 版本。為了必免不必要的麻煩，還是選擇 32bit 的就好。下載後解壓放在 D:\ARM-SDK\eclipse\ 中。

1.2 Debug 工具

  • OpenOCD ( download page ) : OpenOCD 是一款 On-Chip Debug 工具，能經由 JTAG 或 SWD 介面連上 ARM 進行 debug 工作，也具備燒錄程式的能力。支援不少 Adapter，包含 STM32 使用的 ST-LINK V2。重點是它是 Open source 的免費軟體，適合個人開發使用。下載後解壓到 D:\ARM-SDK 中。
  • Putty ( downlaod ) : Telnet 和 COM Port 的連線工具，用來連上 OpenOCD 和看 UART 的訊息。下蛓放在 D:\ARM-SDK 中。

1.3 STM32 開發板及相關工具

使用 NUCLEO-F446RE ( MCU : STM32F446RE ) 做為開發板，選擇 NUCLEO 系列有幾個原因：
  1. 自帶一個 SWD 和 Virtual Com Port ，不需再另外準備 ST-LINK 和 USB 轉 serial port 的板子。
  2. Arduino compatible connector ，可使用 arduino shield 和 X-NUCLEO 擴充板，未來擴充較方便。
  3. 考慮到以後可能會想玩 mbed OS
  4. 選 F446RE 是因為 NUCLEO 系列價錢差不多，就選個 MCU 效能最好的
NUCLEO-F446RE 在台灣不容易買到，可以考慮在網路上購買，如 digikey 或 貿澤 。或選擇其他較容易買到的 NUCLEO 開發板，如 NUCLEO-F103RB、NUCLEO-F401RE。

STM32 的開發資料很容易取得，只要在開發板和 MCU 的產品頁面點選 Design Resources 就能找到完整的資料。

1.4 建立 DOS 開發環境

  1. 在 D:\ARM-SDK\ 建立一個 gccenv.bat 來設定環境變數，將使用到的工具程式加到 PATH 中。
    @echo off
set ARM_SDK_PATH=D:\ARM-SDK
set PATH=%windir%\system32
set PATH=%ARM_SDK_PATH%\gcc-arm\bin\;%PATH%
set PATH=%ARM_SDK_PATH%\gcc-arm\arm-none-eabi\bin\;%PATH%
set PATH=%ARM_SDK_PATH%\cygwin\;%PATH%
set PATH=%ARM_SDK_PATH%\openocd-0.9.0\bin\;%PATH%
set PATH=c:\Program Files (x86)\STMicroelectronics\STM32 ST-LINK Utility\ST-LINK Utility\;%PATH%
title ARM-SDK
  2. 將開始功能表中，"附屬應用程式"裡"命令提示字元"的捷徑複製一份到 D:\ARM-SDK\
  3. 修改 "Command Prompt.lnk" 的內容，開啟時自動執行 gccenv.bat 並將開始位置設到專案的工作目錄( ex: D:\STM32 )。以後直接雙擊 Command Prompt.lnk 就能快速打開 DOS 開發環境。

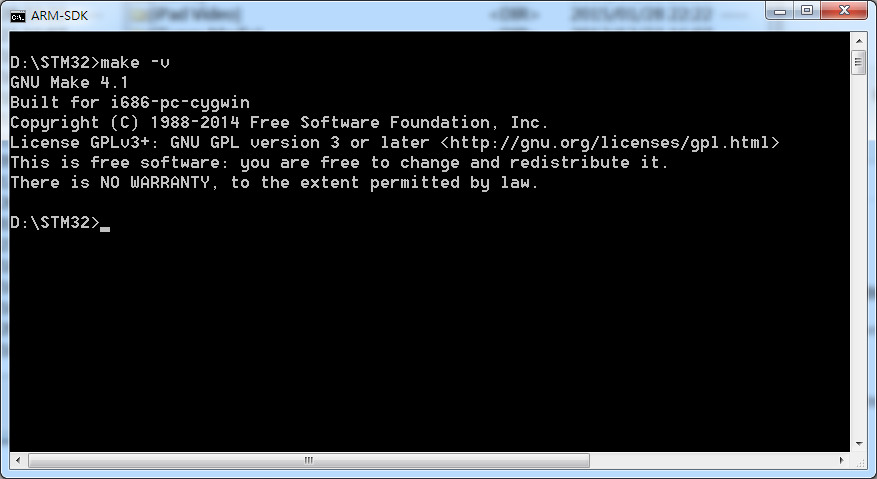

  4. 雙擊 Command Prompt.lnk 打開 DOS 開發環境，執行 make -v 確認是否設定正確。

1.5 其他工具

以下列出一些軟體開發會用到的工具和相關資源。

1.6 參考資料
